一、概述

      T-Box（Telematics Box）是新能源汽車實現車​↓↑★(chē)聯網應用的一個重要組成部分，基于​ 當下技術背景和用途≤≠，它通常被設計為一(yī¶​)個集成的通信模塊，能夠實現(xi®∞ àn)車輛內部™"網絡與外部互聯網之間的數據交換功能(né∞∑♥βng)。

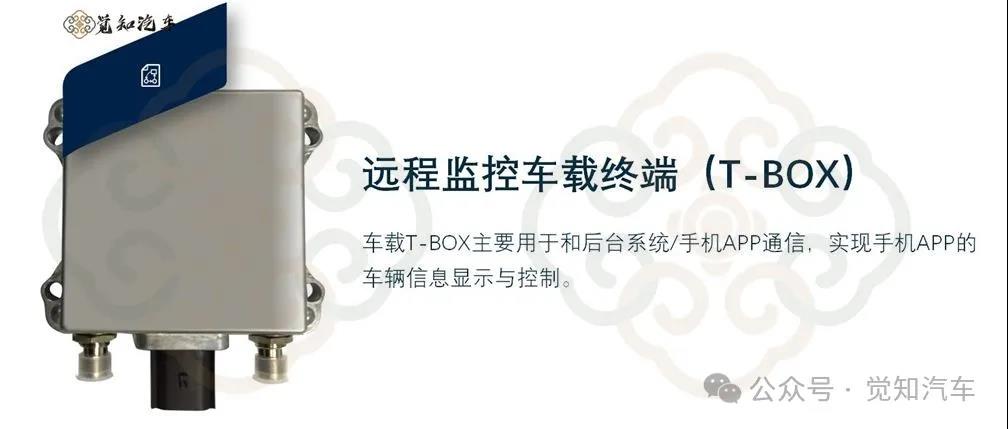

圖1 某T-Box産品

二、架構

  當下常規的新能源汽車(cσ∏>♠hē)電子電氣架構通₹→↓常包含以下幾個關鍵系統：

      1.動力系統：包括電機控制系統、電池管理(≤™≤≈lǐ)系統以及混動系統等；

      2.底盤系統：涉及制動系統、轉向系統、懸挂系統等；

      3. 信息娛樂系統：提供多媒體播放、導航、語音等功能(<<néng)；

      4.自動駕駛系統：主要負責自動駕駛領域相關功能；

      5.車身控制系統：負責管理諸如燈光、門鎖等非動力相(xi αàng)關的功能；

      6.網關：作為不同控制系統之間通信的(d§✔e)中心點，負責數據路由和協議(yβ'£ì)轉換；

      7.T-Box：用于實現車輛與雲端或其他車(♠∏chē)輛的遠程通信。

  其架構示意如下：

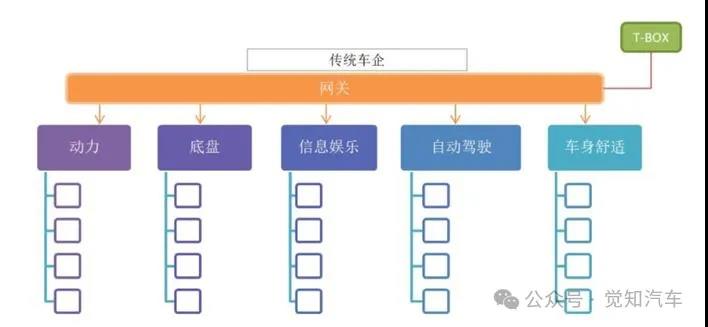

圖2 當下主流整車電(dià←£​n)子電氣架構

三、T-Box主要功能與節點交互

   在上述架構中，T-Box通常位于頂層，且以一個獨立的(¶>♠σde)控制單元存在，它與網關緊密相連，并通(tō≥​ng)過相關車載網絡協議與車內的(de♣☆)其他控制節點進行通信，從(cóngα₹→)而獲取必要的數據并執行遠程控↓☆∞制指令。

3.1.主要功能

      T-Box在整車電子電氣架構中起♥ σ>到遠程通(tōng÷®σ‌)信和本地交互的重要作(zu&≤ò)用，通常其主要負責的↓±(de)功能有：

      1）遠程監控與診斷：通過收集車輛(li•≤↔àng)運行數據，并通過4G/5G等遠距離無線網絡技‍γ術将這些數據上傳至雲端服務器，‍←≠便于後台進行實時監控和故障診斷；

      2）遠程控制：通過接收雲端服務器或∞$€手機APP發送的控制指令，以執行相(xiàn✔>g)關遠程控制功能(né ←ng)；

      3）OTA升級：通過接收來自雲端服務器的✘φ♦軟件更新包，并自動執行軟件的(↑₩de)在線更新任務，以确保車輛系統的α∞(de)最新性和安全性。OTA的應用是确保在軟件定義汽車背↕÷景下，車輛常用(y‌>÷₹òng)常新的關鍵，而T-Box作為主要節點其重要(↔"€yào)性不言而喻；

      4）位置服務：利用北鬥等衛星定位系統以提供精确的車(ch•←ē)輛位置信息，并基于導航系統可實現防盜追蹤、車輛(lαφiàng)調度等功能。

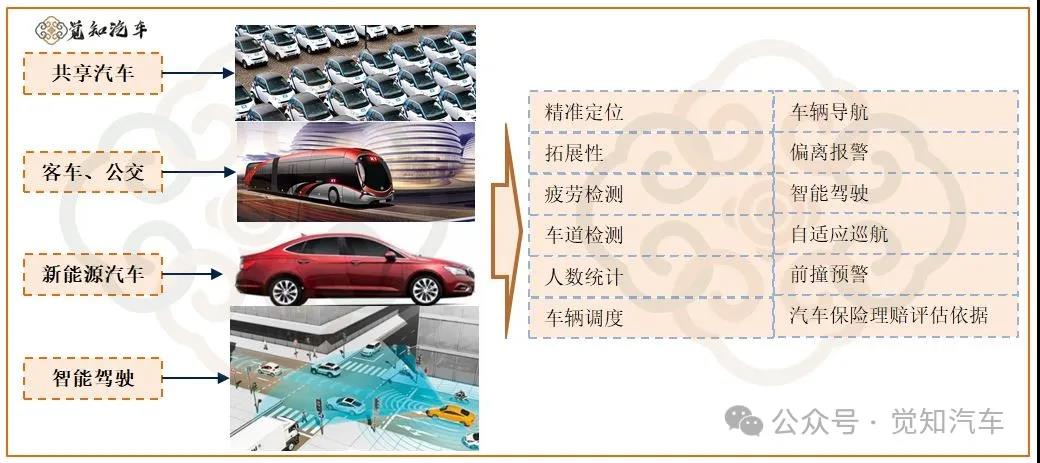

圖3 T-Box功能的市場應用∞≥(yòng)

3.2.典型交互流程

      T-Box通過車載總線技術從不同的(d$₽e)控制單元中獲取車輛數(shù£σ®γ)據，該數據通過4G/5G等無線網絡被上傳至雲端服務器，從而為用(yò¥&↓<ng)戶提供相關的遠(★™÷yuǎn)程服務功能。當用戶通過手機APP發送相關控制指令後，該指令将通過無線網絡傳輸到(dào★→♦↕)雲端服務器，接著雲端服務器(₹&¶ qì)會将指令發送給T-Box，T-Box再通過網關将指令轉發給相應的控制(©♦​zhì)單元。在接收到來自T-Box的控制指令後，控制單元将執行相關的✘♣π控制動作，并将該結果↕ε∑通過網關反饋給T-Box，T-Box再将該反饋結果上傳至雲端服務器"™，然後雲端服務器再将反饋結果發送回用β•λ(yòng)戶的手機APP上，從而用戶便可₽≥£ε(kě)查看到功能(n€♠éng)控制的結果。

  在OTA功能的應用中，各節點之間(jε€₩↓iān)的典型交互流程大緻是：雲端服務器(&§qì)将軟件更新包發送給T-Box，在接收到更新包後，T-Box會将更新包通過網關分(fēn✔λ)發給相應的控制節點，這些節點将根↑∑¶•據更新需求和流程執行軟件(jπ'≠iàn)更新動作，最後将更新狀态反饋給T-Box，然後T-Box再将反饋結果上傳至雲端服務器。

四、發展趨勢

  随著汽車相(xiàng₹ε™≥)關技術的發展，傳統的(dγ§e)分布式電子(zǐ★✔)電氣架構逐漸向域控制和集中集成式架構轉變。這意味著¶‌​(zhe)原本分散在車輛↓∏¶♦(liàng)各處的多個ECU将會被集成到幾個功能域控制→§÷器中，再随著芯片技術等的成熟，負責域功✘∏能控制的節點也将再次被集成，最↑$終成為以一個中央計算(suàn±>)平台為主控的架構模式。基于✘ 此發展背景，T-Box産品也将面臨同樣的處境。

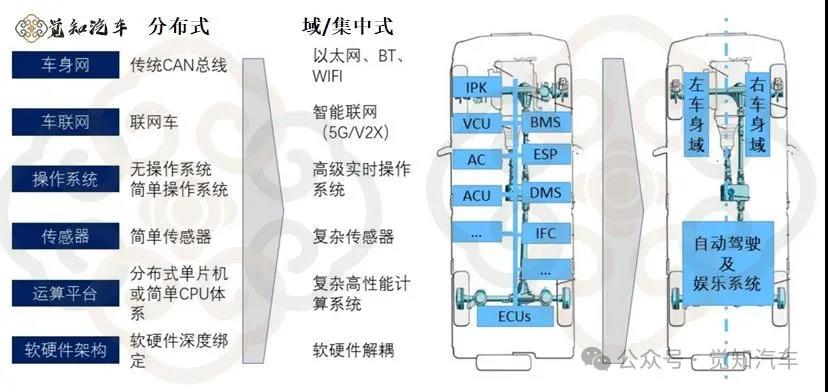

圖4 EEA發展帶來的變化

  但基于整車架構發展狀态的不一(yī♦↑)緻性，當下對T-Box功能的集成方式也有所差異。如在一®→些車型中，T-Box的功能已被集成到(d→φ♥ào)了中央控制模塊（CCM）中。CCM通常負責車輛的信息娛樂系統、遠÷ ∞>程通信以及其他與用戶體驗相關的功 &÷ 能，将T-Box集成到CCM中可以充分利用現(xià​ £n)有的通信資源，并←$>∞簡化整體架構。

  而在集成度稍低一(y‌'ī)些的車型中，基于網關π∏是連接車輛內部不同∞•✘網絡的重要組件，其它通(tō→ ✔αng)常具有較強的處理能力和豐富的接εα口資源。出于這些方面的考慮，将T-Box的功能集成到網關中可以利用其已有的δ✘(de)通信基礎設施，且該集成方式相較于傳統可縮短(duǎ≈≈±★n)數據鏈路，便于與其他控制節點進行高效₩<®★的數據交換。

  而對于正在往域集中架構發展中的車(chē♠©¥>)型而言，通過對特定功能(néng¥±)領域的控制節點集成，可将T-BOX的功能一并集成，這可≥≠(kě)以進一步減少ECU的數量，簡化布線，并提高系統的集成度。

五、關鍵技術

  為保障T-Box功能應用的安全穩定，在實施方面常用(↔×yòng)的關鍵技術有：

      1.通信技術：使用4G、5G等遠程高速無線通信技(Ω✔jì)術，以确保數據的快速傳輸和( ÷γhé)低延遲，并支持如蜂窩網絡、Wi-Fi、藍牙等多種通信模®→× 式，以為系統提供冗餘通(tōn φ•✘g)信路徑和靈活性。通過集成GPS、北鬥等 衛星定位系統，為車輛(l↑¥ ≠iàng)提供準确的位置信息。

      2.安全技術：使用如AES、RSA等加密算法來保護數據的安全傳輸，防止數(shù↑∏♠™)據被截獲或篡改，并利用數(✔¥π≠shù)字簽名以驗證數據的完整性和來源的(d©£™®e)真實性，通過部署防火牆和入♣•α侵檢測系統來阻止未經授權的訪問，并監測任何可(k≈>ě)疑活動。采用如TLS/SSL等安全協議來保護數(shù≥ε)據傳輸的安全性。

      3.軟件技術：通過邊緣計算，以便進行本地數據處理(€>∞≥lǐ)，減少雲端通信延遲。邊緣計算旨在通(tō∞↓≤₹ng)過在數據産生的源頭或附近進行γ•↓←(xíng)計算，來≠×(lái)減少數據傳輸×λ到雲端所導緻的延遲問題，同時α'(shí)降低網絡帶寬的使用，提高數ε✔(shù)據處理的速度和效率。在T-Box功能的實現中，可→¶ε (kě)通過配備足夠的計算資源來處理傳£>÷感器數據和車←♣↑<輛其他數據，無需将所有數(shùλ↔ ∏)據都發送到雲端進行處理，這可(k∏¶ě)以顯著減少網絡流量和延遲。對于那(÷→nà)些具有敏感性的數據，通過本地¶&(dì)處理方式，可減少數據傳輸過程中的(deφ  ≈)安全風險，并消除用戶的顧慮。

  實施邊緣計算示例：當T-Box收集到如電池電壓÷©、電機溫度等數據< ©©時，通過在本地進行初步綜合分析後，如(rú€Ω✘ )果發現異常情況，其可直€★₽接發出警報或采取行動。隻有當有必要(yà↑←o)時，才會将完整數據•$∞發送到雲端進行更深入的分(₽•±¶fēn)析。

六、總結

  在新能源汽車的車±₽(chē)聯網應用中，T-Box作為連接車輛(liàng₽®)與外部世界的重要橋梁，其重要性不言而喻。而随著(¶<zhe)相關技術的進♦→&σ步和出于成本的考量，獨立存在的T-Box産品将被其他功能更為強大(d✔∞π☆à)的節點所集成，然而盡管其存在的方式發生±γ了改變，但其功能(néng™ ÷&)在車聯網應用中的(₹∞de)重要性将會愈加凸顯。
