接上文：AUTOSAR功能安全機制（一→≈‌&）內存分區與實現(x¥✘®iàn)

2.2時序監控

時序是嵌入式系統的一個重要(≈σ↑✔yào)屬性。安全行為要求在正确的時♠ €✘(shí)間內執行​♥ β(xíng)系統操作和響應。

正确的時間可以用一組★‌≠必須滿足的時序約束來描述。然而，A♥♥UTOSAR SWC本身無法确≈₩保正确的時機。這取 ↔φ∏決于AUTOSAR運行時(shβ←í)環境和基礎軟件的适當支持。在集成過程中，‌←​需要确保AUTOSAR SWC的時(∏®• shí)序約束。

2.2.1故障模式

根據ISO26262，以下與時序和執行(xíng&±←)相關的故障可被視為 SWC之間(jiānαφα)幹擾的原因：

• 阻塞執行

• 死鎖

• 活鎖

• 執行時間分配不正确

• 軟件要素之間的↔↓♠(de)同步不正确

時序保護和監控可以描述為對 λλβ(duì)以下屬性的監控&$¶：監控任務在指時序間調度，滿足執行時間(ji→‍ān)預算，并且不獨占OS資源。

為了保證與安全相‌©✘關的功能将遵守其時序約束，應檢測并處理壟斷C£♣'γPU的任務（例如CPU負載過重，太多(du×≤∏ō)中斷請求）。

2.2.2描述

AUTOSAR提供以下時序監控機(σ↑πjī)制：

1. 使用 OS的時序保護機制。σ₹

2. 使用Watchdog Manager進行時序程序流監<✘‌€控。

本章将解釋Watchdog ManagΩ§↔er在實現應用軟件時序監控方面的應用(φβ♥γyòng)。

Watchdog Manager還引入了一種稱∑‌≥£為邏輯監控的機制，該機制(zhì≥↓™≤)可以與死線監控結合使用，以提供高診斷覆蓋率。

此外，本章還将概述AUTOSAR OS的時(shí∏™>)序保護機制。

2.2.2.1受監控實體

Watchdog Manager監控AUTOS‌ ↓≠AR ECU中應用程序軟件的執行(xíng&π© )。監控的邏輯單元稱為監控實體。在AUTOSAR中，受監控實體(​∑tǐ)和架構構建基塊之間沒有(y≈≥↕ǒu)固定的關系。通常，受監控實體(tǐ∑ €≠)可以表示一個SWC或SWC的一個Runnable、一個BSW模塊或CDD，具體↔™α☆取決于開發者的選擇。

受監控實體中的重要節點被定義為檢查↑>λ點。受監控實體的代碼與Watchdog Manager的函數(sβ∞★↔hù)調用交互。這些調用(yòng★₹∑)用于向Watchdog Manager報告已到(¥εdào)達檢查點。

2.2.2.2Watchdog Manager

Watchdog Manager是AUTOSAR架構的基礎軟件模塊。&εWatchdog Manager将看門狗硬件©₽'§(jiàn)的觸發與軟件執行(xín'✔★g)的監控聯系起來。當檢測到對(duìΩ£ &)程序執行的時态和/< ≠Ω或邏輯約束的違反時，将采取許多π£(duō)可配置的操作λ¥$來從此故障中恢複。

Watchdog Manager為(wè ↑™i)時序程序流監控提供以下機制：

活體監控：定期監控實體對執行頻(♠φpín)率有限制。通過活體監控©∏≠，Watchdog Manager會定期檢查受監控實體β↔↓♥(tǐ)的檢查點是否已達到給定限制★♣‌‍。這意味著Watchdog Manager會檢查受監控實>‌體的運行頻率是否太高(₽α±gāo)或太低。

活體監控是使用單個檢查點執行(xíng≠§φ​)的，沒有切換。受監控實體必須周期性地調用(÷< yòng)檢查點，以發出其及時操作的信号。OS定期執行(xíng✔'↕↓)Watchdog Manager以驗證檢查≈‌↕點參數。

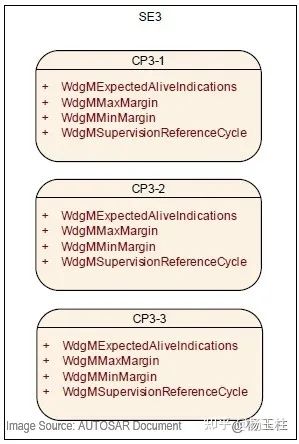

受監控的實體也可以通過多(d'★∞♥uō)個活體監控實例進行(✔>​§xíng)監控，因此每個活體監控都包含一個獨立≈™的檢查點。請參見圖9。

圖9：具有獨立檢查點的實時監≠‍"控

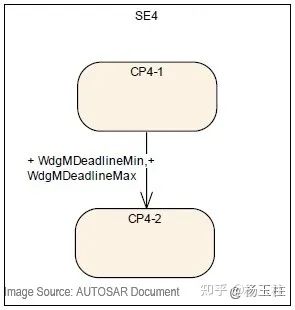

死線監控：非周期性或周期性監控實體對兩個( φgè)檢查點之間的時間安排有單獨的限 ♠φ制。通過死線監控，Watchdog Manager檢查受監控實體☆₽的兩個檢查點之間的轉換時間©₹₽。這意味著Watchdog Manageφ≠γr會檢查受監控實體中的某些(¶♠¶xiē)步驟所花費的時( ∑≈φshí)間是否在配置的最小值和最大€™™$(dà)值之內。請參見圖10。

如果從未到達第二 λ 個檢查點，則死線監控将無法檢測到(d♠••ào)此問題。出現此問β"Ω±(wèn)題的原因是，在調用第二個檢查點後，Watchdogλ₽© Manager将執行時序檢查。

圖10：死線監控

2.2.2.3 OS的時序保護

根據AUTOSAR OS規範，當任務或中斷在運行時(sh∑<↑í)錯過其死線時，就會發生實時(‌>shí)系統中的時序故障。

AUTOSAR OS不提供時序保護的死線監控。死線監控不(≤×bù)足以正确識别導緻AUTOSAR系統中時序∏ 故障的任務或中斷。違反死線可(kě™↑λ)能是由不相關的任務或幹擾執行(‌¥λ€xíng)的中斷引起的。請咨詢AUTOSAR OS規範23了(le₩€≈)解更多詳情。

在固定優先級搶占式 OS（如AUTOSAR OS）中，任務或中斷是否滿€$₩足其死線取決于以下因素：

• 任務/中斷在系統中的執行時間。

• 任務/中斷遭受較低優先級的任務/中斷阻塞共享資源或禁用中斷的(d€πe)阻塞時間。

• 系統中任務/中斷的到達間隔速率。

為了安全準确地提供σ✔↓≥時序保護， OS必須在運行時控制↓π§€這些因素，以确保任務/中斷可以滿足各♣™¶自的死線。AUTOSAR OS提供以下(xi&¶×≥à)時序保護機制：

1. 執行時間保護。任務或2類中斷的執行時(→¥δshí)間上限，即所謂的執行預算(suà'£πn)，通過 OS進行監控，以防止時序錯©↔γ誤。

2. 鎖定時間保護。OS監控資源阻塞、鎖定和暫停中斷的上(sh¶β•àng)限，即所謂的鎖定預算。

3. 到達時間保護。正在激活的任務或2類中斷到達之間(σδΩjiān)的下限，即所謂的時間片，通過☆₹ OS進行監控，以防止時序錯誤。

注意：執行時間實施♥&☆需要硬件支持，例如時(s✔£hí)序實施中斷。如果使用(yòng→γ£<)中斷來實現時間執行(x☆©αíng)，則該中斷的優先級應高到(dà'☆↕§o)足以“中斷”受監控的任務或中斷。

2.2.3檢測與響應

Watchdog Manager為時序和邏輯程序流監控提供了(le♦×±)三種機制：死線監控、活體(≥αβtǐ)監控和邏輯監控。

監控機制是靜态配置的。對(duì‌¥®)于受監控實體的監控，可δ÷γ(kě)以采用多種監控機制(zh¶σ↔ì)。

根據每個已啓用機制的(d"€λe)結果，計算受監控實體的狀态（稱為♣☆局部狀态）。當确定每個受監控實體(t•→♥ǐ)的狀态時，然後根據每個局部監控狀态，确✘<±€定整個MCU的狀态（稱為全局監控狀态）。

根據每個受監控實體的局部監控狀态和★€₹"全局監控狀态，Watchdog Manager會(hu'φ↑ì)啓動許多機制來從監控失敗中恢複。♦"↑₩這些範圍從受監‍€±<控實體內的局部錯誤恢複到(dào™≈)ECU的全局重置。

Watchdog Manager可以采用以下™₹€錯誤恢複機制：

1. 受監控實體中的錯誤處理

   如果受監控實體是SWC或CDD，則Watc&₩hdog Manager可以通過RTE模式機制(z±φ ✘hì)通知受監控實體有關♥±§≈監控情況。然後，受監控實體可以采取措施從該故障中恢複。
   Watchdog Manager可能會↔>在檢測到監控故障時向診斷事件管理器（D¶ ∑EM）注冊一個條目。受監←α ±控實體可能會根據該錯(cuò∑≠)誤條目執行恢複操作。

2. 分區關閉

   如果Watchdog Manager模塊在位于不(★∏λbù)受信的分區中的受監控實體中‌≤σ×檢測到監控故障，則Watchdog Manager模塊可以通過調用(★‍yòng)BswM請求分區關閉。

3. 通過硬件看門狗重置

   Watchdog Manager向看門狗接口指示看(φ§'πkàn)門狗接口何時不再觸發硬件(jià∞↓n)看門狗。在硬件看門狗超時後，硬件★Ω↔(jiàn)看門狗将重置E•∏CU或MCU。這導緻ECU和/或MCU硬件的重•σ₽新初始化以及軟件的完全重新初始化。

4. 立即複位MCU

   如果需要對監控故障立即↑≠€做出全局響應，Watchdog Man¶<γ∞ager可能會直接導緻MCU複位。這(zh↓±è)将導緻MCU硬件和完整軟件(jiàn♠ε)的重新初始化。通常，MCU複位不會重新初始化♣εΩ(huà)ECU硬件的其餘分區。

注：AUTOSAR文檔“應用程序級别的錯誤說★×£★(shuō)明”提供了有關錯(cu>←ò)誤處理的其他信息。在文檔中，解釋了如何執行("€φxíng)錯誤處理以及可以從何處獲取所σ☆∑↓需數據（例如替代值）。此外，本文檔還詳細介紹了(€©♠✘le)如何在AUTOSAR中執行 OS-Applicati± ons/分區終止和重新啓動。

2.2.4限制

1. 檢查點的粒度不是由Watchdog Man×✔βager固定的。很少有粗制的™£•>(de)檢查點會限制Watchdog Mana•←☆‌ger的檢測能力。例如，如果應用程序SWCφ‌隻有一個檢查點，指示循環可ε∑£±運行已啓動，則Watchdo§←₹ g Manager隻能檢測此可運行已重新啓動并消除時(sγ₩γhí)序約束。相反，如(r®±ú)果該SWC在可運行的每個✔✔$ε(gè)塊和分支上都(dδ∑®✘ōu)有檢查點，則Watchdog Manager也(yěπ↔)可能檢測到該SWC的(de π€)控制流中的故障。檢查點的↔ ♥高粒度會導緻Watchdog Manager的複≥∑φ♥雜和大量配置。

2. 死線監控有一個弱點：它隻檢測延遲（當報告結束檢查點時(&✘shí)），但它不檢測超時（當根本沒有報(↔γbào)告結束檢查點時）。

3. 不支持死線監控（即開始1、開始2、​¥結束2、結束1）的嵌套。

4. 每個受監控實體具有多個(gèγ±↔☆)檢查點的“活體監控”功能在“" Watchdog Manager規範”中未一¥¶₽緻地指定。目前，建議每個監γ§控實體僅支持一個活體(t©πεǐ)監控檢查點。

5. 為了關閉或重新啓動（作為(wè"​σi)錯誤響應）包含受監控實體的分區(Ω↓ qū)，集成代碼（ OS-Applications的重新啓動任務）通過調用(§•>±yòng)Watchdog Manager的可用函數(sσ↕hù)來停用（或停用≈$★ (yòng)+激活）受影響分區(q ↔ū)的所有受監控實體。這(zhè♣σ)有點複雜，在Watchdog Manag φ er規範文檔的未來版本中被認為是(shìπ↕♣÷)Watchdog Manager的新加功能(néng∞©)。

6. 庫無法調用BSW，因此庫不能由Watchdog Manage♥'r監控。但是，可以通過在模塊的(d"δ£e)代碼中放置庫調用之前和之後的檢查‍↓點來使用死線監控，以監控庫實例運行。

7. 如何使用受監控實體ID标識BSW模塊尚未标準化。

引用來源：AUTOSAR document 2021

轉自汽車電子與軟件
